Visuzticamākais un ievērojamākais enerģijas avots cilvēcei daudzus gadus bija elektrība. Šajā periodā pieprasījums pēc elektroenerģijas izmantošanas un izmantošanas bija ļoti palielināts un attīstījies kā IKP dažādās valstīs. Palielinoties pieprasījumam pēc varas, daudzas valstis to uztvēra kā izaicinājumu un nodrošināja labu infrastruktūru un plašu ražošanu. Cilvēkam ir jāapzinās situācijas, piemēram, jaudas pārslodze, un tas izraisīja elektriskā slēdža pieaugumu, ko parasti sauca par automātisko slēdzi. Šodien koncepcija ir saistīta ar šiem automātiskajiem slēdžiem un to zināšanu atšķirība starp MCB un MCCB .

Kas ir automātiskais slēdzis?

Elektriskais automātiskais slēdzis ir viena veida komutācijas ierīce, kuru var aktivizēt automātiski, kā arī manuāli, lai attiecīgi kontrolētu un aizsargātu elektrisko enerģijas sistēmu. Tā kā pašreizējā energosistēma nodarbojas ar milzīgām strāvām, īpašs paziņojums jāsniedz visā ES automātiskā slēdža projektēšana lai nodrošinātu loka pārrāvumu, kas rodas automātiskā slēdža procesā. Šī bija automātisko slēdžu galvenā definīcija. Tie ir iedalīti dažādos veidos, pamatojoties uz īpašām kategorijām, un tie ir sīkāk sadalīti: MCB un MCCB, ELCB un RCCB.

Atšķirība starp MCB un MCCB, ELCB un RCCB

Sāksim ar katra slēdža veida pārzināšanu un pēc tam virzīsimies uz priekšu, lai uzzinātu atšķirību starp MCB un MCCB un to salīdzinājumiem.

MCB - miniatūrs automātiskais slēdzis

Miniatūra automātiskais slēdzis ir īsi nosaukts par MCB, kas ir elektromagnētiskais instruments, kas pārstāv visu savienojumu veidotā izolācijas materiāla veidā. Izšķirošais MCB funkcija ir ķēdes pārslēgšana, kas nozīmē, ka ķēdes izveidošana atvērtā stāvoklī.

Tas skaidri nozīmē, nekā tad, kad ķēde ir savienota ar MCB un kad notiek pārsniegtās strāvas plūsma caur MCB, nevis norādītā vērtība, tad tā atver pievienoto ķēdi. Pat to var manuāli padarīt ieslēgtu un izslēgtu slēdzi, ja nepieciešams, tāpat kā vispārēju slēdzi.

MCB shēmas diagramma

To definē arī kā elektromehānisko ierīci, kas aizsargā elektriskā ķēde pret pārslodzi, ko var ietekmēt īssavienojums, pārslodze vai nepilnīga konstrukcija. Šī ir labāka drošinātāja iespēja, jo pēc pārslodzes noteikšanas tam nav nepieciešams aizstājējs. MCB var vienkārši pārkārtot, tādējādi nodrošinot labāku darbības aizsardzību un lielāku izmantojamību, neradot milzīgas ekspluatācijas izmaksas. MCB darbības princips ir vienkāršs.

Šāda veida automātiskie slēdži ietilpst aizkaves izslēgšanas mašīnu klasifikācijā, kur pārsprieguma līmeņa lielums regulē funkcionālo laiku. Tas nepārprotami nozīmē, ka šīs ierīces darbosies, ja pārslodze notiks ilgu laiku, lai radītu sarežģījumus aizsargājamajai ķēdei. Tātad, miniatūri slēdži nodrošina reakciju uz pārejošām slodzēm, piemēram, motora ierosmes strāvas padevi un slēdža paaugstināšanos. Parasti MCB tiek konstruēti tā, lai īssavienojumu laikā tie darbotos minimāli par 25 ms un 2 sekundes - 2 minūtes pārslodzes apstākļos.

MCB funkcija, pārtraucot elektriskās plūsmas stabilitāti caur ķēdi, tiklīdz tiek konstatēta kļūda. Vienkāršos apstākļos šis automātiskais slēdzis ir slēdzis, kas regulāri izslēdzas, kad caur to plūst strāva un pārsniedz maksimāli pieļaujamo robežu. Parasti tie ir paredzēti aizsardzībai pār strāvu un pārkaršana.

MCB ļoti ātri aizstāj atkārtoti lietojamos drošinātāju blokus ar mazu jaudu mājsaimniecībā un rūpniecībā. Elektroinstalācijas sistēmā MCB ir visu trīs funkciju, piemēram, aizsardzība, apvienojums īssavienojums , pārslodze un pārslēgšana. Pārslodzes aizsardzība, izmantojot bimetāla sloksnes un īssavienojuma aizsardzību ar lietotu solenoīdu.

Tie ir pieejami dažādās polu versijās, piemēram, viena, dubultā, trīskāršā un četros stabos ar neitrāliem stabiem, ja nepieciešams. Parastais strāvas stiprums svārstās no 0,5-63 A ar asimetrisku īssavienojuma pārrāvuma jaudu 3-10 KA pie 230 vai 440 V sprieguma līmeņa.

MCB reitings

Amperu vērtējums norāda, ka strāvas maksimālā vērtība, ja MCB iztur, nepārvietojoties uz brauciena stāvokli. Vispārējās MCB ķēdēs strāvas stiprums svārstās no 2 Amp līdz 125 Amp. Tā kā komerciālos lietojumos viena pola tipa pārtraucēju ķēdes aizsargā 20 V sazarotās ķēdes un divpolu pārtraucēju ķēdes aizsargā līdz 240 V sazarotās ķēdes. Tā kā spriegums šajā miniatūrā pārrāvuma ķēdē varētu būt lielāks par ķēdes spriegumu, bet tas nebūs mazāks par ķēdes spriegumu.

Otra veida MCB vērtējums ir bojāts strāvas atvienošanas vērtējums, ko īssavienojuma laikā sauc arī par atvienošanas reitingu. Tas tiek norādīts kā maksimālā piedāvātā bojājuma strāvas vērtība, ko var sagaidīt no gaisvadu vai spilventiņu uzstādīta sadales transformatora ārpus vietas.

Piemēram, kad transformators spēj radīt 10 000 ampēri strāvas, tad katrai slēdža ķēdei, kas pastāv slodzes centrā, jābūt nominālvērtīgai vismaz 10 000 ampēriem.

The MCB shēma un detalizētu darba principu var izskaidrot šādi:

Šī automātiskā slēdža funkcionalitāte sastāv no divām fāzēm, no kurām viena ir īssavienojums, un otra ir termiskā funkcionalitāte. Pirmais ir atkarīgs no pārvērtētās strāvas termiskās ietekmes, bet otrais - no pārvērtētās strāvas elektromagnētiskās ietekmes.

Tā kā pastāv dažāda veida miniatūras automātiskie slēdži, katrs no tiem darbojas gaisa pārtraukuma teorijā. Tas nozīmē, ka loka, kas pastāv starp kontaktiem, ar loka skrējēju palīdzību tiek piespiedu kārtā iespiesta sadalītāja plāksnēs. Tas izraisa loka sadalīšanos vairākās loku sērijās un pēc tam nosedz loku, iegūstot enerģiju no loka un pēc tam to atdzesējot. Izmantojot bimetāla sloksni, termisko funkcionalitāti var sasniegt pārslodzes scenārijos. Kad no šīs slēdža ķēdes ir pārslogotas strāvas plūsma, bimetāla sloksne tiks iesildīta, un tad tas izraisa novirzi.

Šajā procesā tas parāda kustību sviras svirā un pēc tam atver fiksatora procesu, kur kontakti tiek atvērti ar atsperes metodi.

Īsās ķēdes gadījumos pagarināts bojājuma strāvas daudzums palielina elektromagnētu, un tad elektromagnēta magnētiskais lauks piesaista virzuli. Tas izraisa izmaiņas sviras svirā, un tas parāda ātru aizbīdņa atlaišanu. Kontaktu atdalīšanas laikā būs loka ģenerēšana gan īssavienojuma, gan pārslodzes gadījumos. Tad attīstītais loks tiks pārvietots pret loka mīļu kaudzīti zem magnētisko lauku ietekmes. Tā kā viens loks sadalītāju sadalīs daudzās loka teknēs, bet tie nepastāvēs ilgāku laiku, jo to sprieguma krituma dēļ

MCB raksturojums

MCB raksturojums galvenokārt ietver sekojošo

Nominālā strāva nav lielāka par 100 ampēriem
Parasti brauciena raksturlielumi nav pielāgojami
Termiskā / termiski magnētiskā darbība

MCCB - Iebūvēts korpusa automātiskais slēdzis

Lai kontrolētu, tiek izmantota MCCB elektriskā enerģija sadalījumā n / k un tam ir īssavienojuma un pārslodzes aizsardzība. Šis automātiskais slēdzis ir elektromehāniska ierīce, kas pasargā ķēdi no īssavienojuma un strāvas. Tie piedāvā īssavienojumu un strāvas aizsardzību ķēdēm diapazonā no 63 līdz 3000 ampēriem. MCCB galvenā funkcija ir dot iespēju manuāli atvērt ķēdi, automātiski atvērt ķēdi īssavienojuma vai pārslodzes apstākļos. Elektriskā ķēde var izraisīt nepareizu strāvas konstrukciju

KCB

KCB ir drošinātāja iespēja, jo, pamanot pārslodzi, tam nav nepieciešams aizstājējs. Atšķirībā no drošinātāja, šo automātisko slēdzi pēc kļūdas var vienkārši atiestatīt un tas nodrošina lielāku operatora drošību un vieglumu, neiegūstot ekspluatācijas izmaksas. Parasti šīm ķēdēm ir siltuma strāva pārstrāvai, un magnētiskais elements īssavienojuma atbrīvošanai darbojas ātrāk.

Pārslodzes drošību piedāvā pat liets korpusa automātiskais slēdzis, izmantojot temperatūras jutīgu ierīci. Šī ierīce galvenokārt ir bimetāla savienojums, kurā ietilpst divi metāli, kas palielinās ar atšķirīgu ātrumu, ja tiem tiek pakļauts augsts temperatūras diapazons. Vispārējos funkcionālajos apstākļos bimetāla savienojums ļaus elektriskās strāvas plūsmu caur MCCB. Tā kā, kad pašreizējā vērtība sasniedz vairāk nekā izslēgšanas spriegumu, savienojums sāksies, lai sakarstu un pēc tam veidotos, jo savienojuma iekšpusē ir dažāds siltuma palielināšanas termiskais vērtējums. Un, visbeidzot, savienojums noliecas līdz vietai, kur manuāli nospiež izslēgšanas stieni un atbloķē savienojumu. Tas noved pie ķēdes pārtraukuma.

Veidotā korpusa slēdža termiskajai drošībai parasti ir laika aiztures periods, kad tas ļauj minimālu pārslodzes periodu, kas parasti tiek novērots dažās ierīces funkcionalitātēs, piemēram, ieslēgšanās strāvās, kuras var novērot, iedarbinot motorus. Šī laika aizture ļauj ķēdei darboties šajos apstākļos, neizjaucot ierīci.

Cilvēkiem, kuri būvē lietus korpusa slēdžus, ir jānorāda funkcionālie parametri. Daži no tiem ir

Nominālā strāva - Šī ir vērtība, kuru mēra pārslēdzēja ķēdes pārslodzes drošības dēļ. Šī ir mainīga vērtība, kur to var mainīt līdz nominālā kadra pašreizējai vērtībai. To pārstāv In.
Nominālā kadra strāva - Šis ir maksimālais strāvas daudzums, ko MCCB ir novērtēts pārvaldīt. Tas arī nosaka maksimālo mainīto braukšanas strāvas vērtību un arī ķēdes rāmja izmēru. To pārstāv Inm.
Nominālais darba spriegums - Tas ir nominālais sprieguma lielums, kad ķēde darbojas nepārtraukti. Tas ir gandrīz vienāds vai tuvu sistēmas sprieguma vērtībai. To pārstāv kā Ue.
Nominālais izolācijas spriegums - Šī ir vērtība, kas norāda augšējo spriegumu, kad lietie korpusa slēdži var izturēt laboratorijas apstākļos. Parasti nominālais spriegums ir mazāks par nominālo izolācijas spriegumu. Tas tiek attēlots kā Ui.
Funkcionālā pārrāvuma jauda - To mēra īssavienojuma apstākļos. Maksimālā bojājuma strāva, kurā ierīce var pārvaldīt, neradot ierīces neatgriezenisku iznīcināšanu. Parasti tos var atkārtoti izmantot arī pēc tam, kad tiek piedāvāta kļūmes traucējumu funkcija, ka tie nepārsniegs šo vērtību. Palielināta Ics vērtība, jo lielāka ir automātiskā slēdža uzticamība.
Impulsu iztur spriegums - Šī ir maksimālā sprieguma vērtība, kuru automātiskais slēdzis var izturēt pat zibens spēriena un komutācijas pieauguma gadījumā. Šī vērtība mēra ierīces spēju uzturēt maksimālo spriegumu. Impulsu testēšanas lielums parasti ir 1,2 / 50 mikrosekundes.
Galīgā pārrāvuma jauda - Šī ir maksimālā defekta strāvas vērtība, kuru MCCB var pieļaut. Jo lielāka ir šī vērtība, ierīce nevarēs atslēgties. Tad jādarbojas papildu drošības pieejai ar maksimālu pārrāvuma spēju, kas nozīmē MCCB funkcionālo uzticamību. Tas tiek attēlots kā Icu. Otra būtiskā lieta, kas šeit jāatzīmē, ir tad, ja bojājuma strāva ir lielāka par Ics, bet ne Icu, tad tas norāda, ka ierīcei var būt iespēja novērst kļūdu. Bet dažos gadījumos tas var arī sabojāt.
Elektriskā dzīve - Tas norāda lielāko reižu skaitu, kad ierīce tiek izslēgta pirms kļūmes.
Mehāniskā dzīve - Tas norāda lielāko reižu skaitu, kad ierīce darbojas pirms kļūmes.

MCCB raksturojums

KCB raksturojums galvenokārt ietver sekojošo

Nominālās strāvas diapazons mums līdz 1000 ampēriem
Brauciena strāvu var pielāgot
Termiskā / termiski magnētiskā darbība

Izmantojot iepriekš minētos pašreizējos vērtējumus un salīdzinājumus, var skaidri zināt atšķirību starp MCB un MCCB, un tas palīdz pareizi izvēlēties ierīci atbilstoši individuālajām prasībām.

ELCB - Zemes noplūdes ķēdes pārtraucējs

ELCB izmanto, lai aizsargātu ķēdi no elektriskā noplūde . Kad kāds saņem elektrošoku, tad šis automātiskais slēdzis 0,1 sekundes laikā pārtrauc strāvu, lai aizsargātu personīgo drošību un izvairītos no ķēdes pārnesumiem pret īssavienojumu un pārslodzi.

ELCB ir drošības ierīce, ko izmanto elektriskās sistēmās ar augstu Zemes pretestību, lai izvairītos no triecieniem. Tas pamana nelielu klaiņojošu spriegumu elektrisko pārnesumu metāla laukos un pārtrauc ķēdi, ja tiek atklāts nedrošs spriegums. Zemes noplūdes aizsargu galvenais princips ir pārtraukt cilvēku un dabas ievainojumus elektrošoka dēļ.

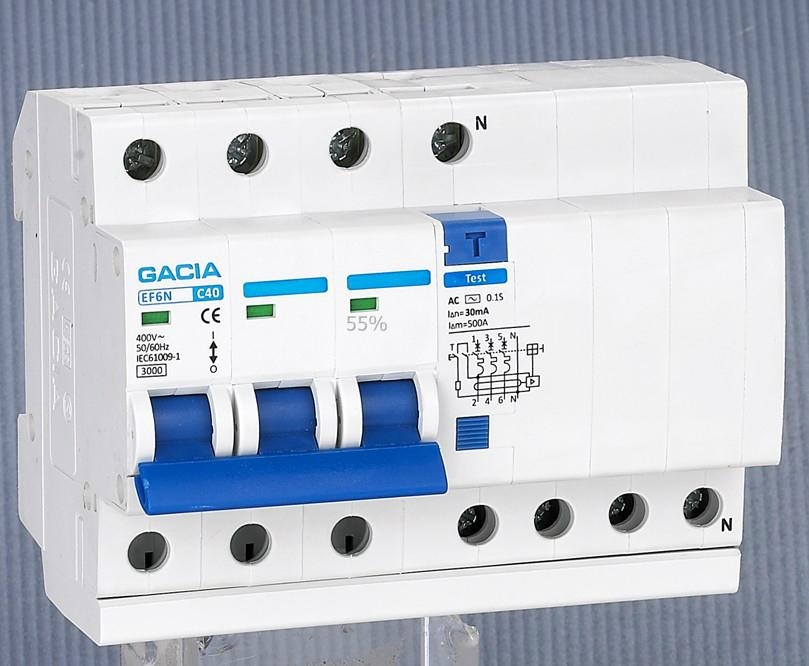

ELCB

Šis automātiskais slēdzis ir specializēts fiksējošā releja veids, kura struktūras ienākošajai elektrotīklam ir savienotas caur tā komutācijas kontaktiem, lai šis automātiskais slēdzis nedrošā stāvoklī atvienotu strāvas padevi.

ELCB pamana bojājumu strāvas no dzīves līdz zemējuma vadam tās sargājamās iekārtas iekšpusē. Ja automātiskajā slēdžā pāri jutības spolei parādās pietiekami daudz sprieguma, tas izslēgs barošanu un paliks izslēgts, līdz atiestatīs ar roku. Spriegumu uztverošs zemējuma noplūdes automātiskais slēdzis nenosaka bojājuma strāvas no esošās uz citu zemes virsmu.

ELCB raksturojums

ELCB raksturīgākās iezīmes galvenokārt ir šādas

Šis automātiskais slēdzis savieno fāzi, zemējuma vadu un neitrālu
Šī automātiskā slēdža darbība ir atkarīga no strāvas noplūdes

RCCB (atlikušās strāvas ķēdes pārtraucējs)

RCCB ir būtiska strāvas uztveršanas iekārta, ko izmanto, lai pasargātu zemsprieguma ķēdi no bojājuma. Tas sastāv no slēdža ierīces, ko izmanto ķēdes izslēgšanai, kad ķēdē rodas kļūme. RCCB mērķis ir apsargāt cilvēku no elektrošokiem. Ugunsgrēki un elektrotraumi rodas nepareizas elektroinstalācijas vai zemējuma bojājumu dēļ. Šis automātiskā slēdža tips tiek izmantots situācijās, kad ķēdē notiek pēkšņs trieciens vai kļūme.

RCCB

Piemēram, cilvēks pēkšņi nonāk saskarē ar atvērtu strāvas vadu elektriskajā ķēdē. Šajā situācijā, ja nav šī automātiskā slēdža, var rasties zemējuma bojājums, un indivīds ir bīstamā situācijā, saņemot šoku. Bet, ja līdzīgu ķēdi aizsargā ar automātisko slēdzi, tas sekundē apceļo ķēdi, tādējādi izvairoties no cilvēka no elektrošoka. Tādēļ šis automātiskais slēdzis ir labs uzstādiet elektriskajā ķēdē .

RCCB raksturojums

RCCB īpašības galvenokārt ietver šādas

Abas vadu fāzes un nulles ir savienotas caur RCCB
Ikreiz, kad notiek kāda zemējuma kļūme, tā atslēdz ķēdi
Strāvas padeves skaitam caur līniju vajadzētu atgriezties caur neitrālu
Tie ir ļoti efektīvs triecienu aizsardzības veids

Starpība starp MCB un MCCB

Zemāk tabulas slejā ir skaidri redzama atslēga atšķirība starp MCB un MCCB ķēdes.

Atšķirība starp MCB un MCCB

Miniatūrs automātiskais slēdzis	Veidots korpusa automātiskais slēdzis
Īsā forma ir MCB	Īstermiņa termiņš ir MCCB
MCB nominālā strāva nav maksimums 125 ampēri	Šeit nominālā strāvas vērtība sasniedz līdz 1600 ampēriem
Pašreizējā vērtējuma pārtrauktā vērtība ir mazāka par 10 kilogramu ampēriem	Pašreizējā vērtējuma pārtrauktā vērtība būs 10K - 85K ampēru diapazonā
No jaudas spēju viedokļa šis automātiskais slēdzis ir īpaši izmantots minimālai pārrāvuma jaudai, kas ir īpaši nozīmīga mājas lietošanai	No jaudas spēju viedokļa šis automātiskais slēdzis tiek izmantots gan augstā, gan minimālā pārrāvuma jaudā, rūpnieciski
MCB izslēgšanas funkcijas parasti netiek mainītas, jo tās balstās uz minimālām shēmām	Šeit izslēgšanās strāva var būt nemainīga un arī mainīga, kas ir piemērota magnētiskai iestatīšanai un pārslodzes apstākļos
Tam ir vienpola, divpola un trīspolu versijas	MCCB kā vienpola, divpola, trīspolu un četrpolu versijas
Tālvadības ieslēgšanas / izslēgšanas apstākļus šeit nevar sasniegt	Šeit attālinātos ieslēgšanas / izslēgšanas apstākļus var sasniegt, izmantojot šunta vadu
Tas ir sava veida slēdzis, kas pasargā no pārslodzes pašreizējiem apstākļiem	MCCB aizsarglīdzekļi no īssavienojuma un siltuma apstākļiem

Starpība starp RCCB un ELCB

RCCB	ELCB
Paplašinātā RCCB forma ir atlikušās strāvas ķēdes pārtraucējs	ELCB paplašinātā forma ir elektriskā noplūdes ķēdes pārtraucējs
Šis automātiskais slēdzis ir norādīts pašreiz darbinātajai ierīcei	Šis automātiskais slēdzis ir paredzēts galvenokārt spriegums funkcionējošas zemes noplūdes ierīces
Šī ierīce nodrošina pilnīgu noplūdes strāvas iedarbību. Turklāt tam ir iespēja noteikt gan mainīgas, gan tiešas noplūdes strāvas	Šī ierīce lielākoties nav vēlama, jo tā var analizēt tikai strāvu, kas plūst atpakaļ no galvenā zemējuma stieples
Šai ierīcei nav nekāda veida savienojuma ar zemējuma vadu, un tāpēc tā var atslēgties, ja ir atšķirīgas gan fāzes, gan neitrālās strāvas, un tā pat pretojas, ja abas pašreizējās vērtības ir līdzīgas	ELCB darbojas atkarībā no Zemes noplūdes strāvas. Šīs ierīces aprēķina sprieguma vērtību, kad tās ir piestiprinātas pie zemes vadītāja. Kad sprieguma vērtība nebija nulle, tas norāda, ka strāvas noplūde uz zemi.

Jautājums, kuru var izvirzīt, tika apspriests arī šajā rakstā, un tā tas ir kāpēc mēs izmantojam MCCB, nevis MCB ?

Kad mēs novērojam atšķirību starp MCB un MCCB, abas šīs ierīces tiek novērtētas pēc to jaudas spējām, MCB galvenokārt izmanto minimālām strāvas vajadzībām, piemēram, mājas elektroinstalācijas savienojumiem un minimālām elektroniskām shēmām. Bet MCCB ir visieteicamākais automātiskais slēdzis lieljaudas lietojumiem. MCCB ir sava veida elektriskais slēdzis, kas aizsargā ierīci no īssavienojuma vai pārslodzes.

Turklāt MCB pārtraukuma vērtējums ir tikai 1800 ampēri, turpretī MCCB pārtrauktās vērtēšanas vērtības svārstās no 10k līdz 200k ampēriem. Sīkākus pašreizējos reitingus un visu, dažādas organizācijas nodrošina pašreizējās reitingu diagrammas, pamatojoties uz to attīstību.

Tātad, tas viss ir par automātisko slēdzi atšķirība starp MCB un MCCB . Tajā aprakstītas arī ELCB, RCCB un to īpašības, kā arī atšķirības. Turklāt visi jautājumi par šo koncepciju vai īstenošanu elektriskie projekti , lūdzu, sniedziet savus ieteikumus, idejas un atsauksmes, komentējot komentāru sadaļā zemāk. Šeit ir jautājums jums, ko miniatūru automātisko slēdžu tips tiek izmantots maiņstrāvām?
